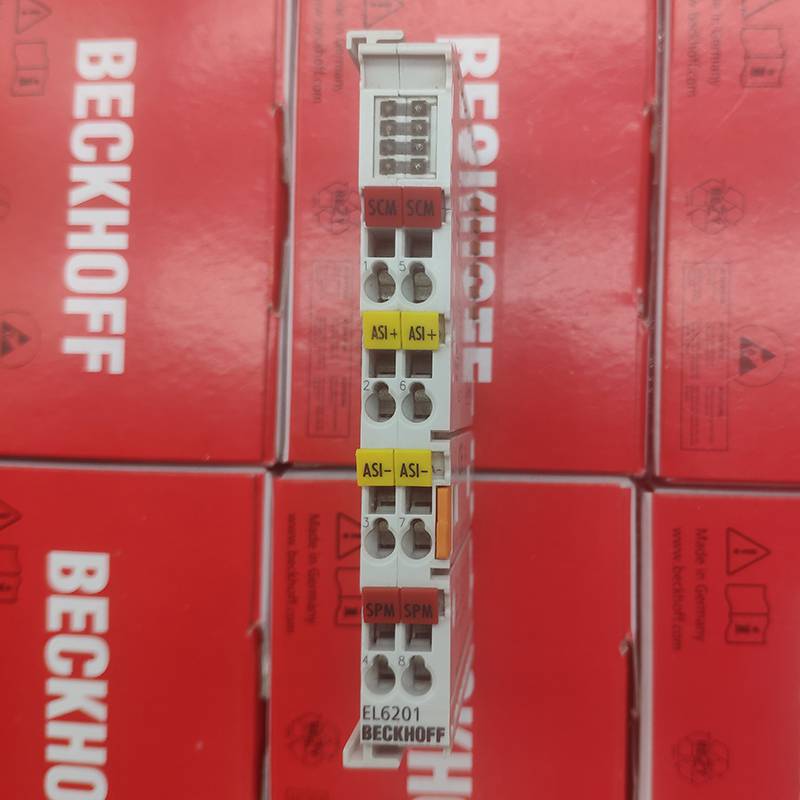

EL6201 AS-Interface 主终端可以直接连接 AS-Interface 从站。AS-Interface 兼容接口支持数字和模拟从站，版本 3.0（主配置文件 M3；M4）。连接的设备通过带集成滤波器的 AS-Interface 电位馈电终端 EL9520 供电。
| 技术数据 | EL6201 |
|---|---|
| 技术 | AS-Interface 主站终端（M3、M4） |
| AS-Interface 通道 | 1个 |
| 从机数量 | V 2.0 高达 31，V 2.11、V 3.0 高达 62 |
| 规格版本 | AS-Interface V 2.0、V 2.11、V 3.0（修订版 4） |
| 从站类型 | 标准：数字和模拟， 扩展： 类型 1 (CTT1)：S-7.3、S-7.4、 类型 2 (CTT2)：S-7.5.5、S-7.A.5、SB.A.5、 类型 3 (CTT3)：S-7.A.7，S-7.AA， 4 型 (CTT4)：S-7.A.8，S-7.A.9，5 型 (CTT5)：S-6.0， 工作安全：S-0.B、S-7.B |
| 诊断 | 电源故障、从站故障、参数化故障 |
| AS-Interface 地址 分配 | 通过配置或自动 |
| 周期 | 限度。5 毫秒（31 或 62 个从站） |
| 联系 | 2 条线，通过弹簧力技术 |
| 数据传输速率 | 167 kBit/秒 |
| 分布式时钟 | – |
| 电气隔离 | 500 V（AS 接口/E 总线） |
| 电源接点 | 不 |
| 电流消耗电源接点 | – |
| 目前的消费 | 120 毫安（E 总线），典型值。 40 毫安 60 毫安（AS 接口） |
| 重量 | 约 55 克 |
| 工作/储存温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %, 无冷凝 |
| 耐振动/冲击 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗扰度/辐射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保护。额定值/安装位置 | IP20/变量 |
| 可插拔接线 | 适用于所有 ESxxxx 终端 |
| 认证/标志 | CE认证 |
| AS-Interface 证书 | 是的，ZU-No。97701 |
| 住房数据 | EL-12-8pin | ES-12-8pin |
|---|---|---|
| 设计形式 | 带信号 LED 的紧凑型接线盒 | 带可插拔接线层的接线盒 |
| 材料 | 聚碳酸酯 | |
| 尺寸（宽 x 高 x 深） | 12 毫米 x 100 毫米 x 68 毫米 | |
| 安装 | 在 35 mm DIN 导轨上，符合 EN 60715 带锁 | |
| 通过并排安装 | 双槽键连接 | |
| 打标 | BZxxx 系列的标签 | |
| 接线 | 实心导体 (e)、柔性导体 (f) 和套管 (a)：用螺丝刀进行弹簧驱动 | |
| 连接截面 | s*：0.08…2.5 mm²， st*：0.08…2.5 mm²， f*：0.14…1.5 mm² | s*：0.08…1.5 mm²， st*：0.08…1.5 mm²， f*：0.14…1.5 mm² |
| 连接截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 26…16 | s*：AWG 28…16， st*：AWG 28…16， f*：AWG 26…16 |
| 剥线长度 | 8…9 毫米 | 9…10 毫米 |
| 电流负载电源触点 | 我：10 A |
